Erdungszeichen Symbol

ich bin auf der Suche wie das Erdungszeichen nach ADR aussehen muss. In 6.8.2.1.27 heißt es, Tanks müssen zumindest mit einem Erdungsanschluss versehen sein, der deutlich durch das Symbol für Erdung kenntlich gemacht ist. Das Symbol ist ebenfalls abgebildet. Ist es zwindend diese Zeichen in einem Kreissymbol oder Dreieck oder wie ich auch schon gesehen haben innerhalb eines Pfeiles abzubilden.

im ADR ist ein Zeichen angegeben, aber keine Beschreibung.

Vielen Dank
V. Hiltmann

Hallo Vera,

Da das Zeichen für "Erde" aus der Elektrik kommt gibt es hier auch DIN Normen (DIN EN 60617-2 bis DIN EN 60617-12) (das ganze natürlich auch in NEMA ICS/ANSI/IEEE/CSA) und dort ist das, sind die Schaltzeichen genormt.

Die unterschiedlichen Zeichen sind dann, zum Beispiel das Zeichen "Erde" in einem Kreis = "Schutzerde", oder das Zeichen "Erde" mit einem halbkreis oben rum = "Funtionserde"

Theoretisch richtig ist aber nur das Zeichen "Erde", da dies der Hinweis auf einen Erdungspunkt ist, die "Schutzerde" wird oft im Haushalt gesehen, <img src="/ubbthreads/images/graemlins/grin.gif" alt="" /> das ist die gelb grüne Leitung die an einen elektrischen Abnehmer dauerhaft angeschlossen sein sollte, oder anders gesagt, es ist das Kabel, dass beim Lampenanschliessen immer übrig bleibt. <img src="/ubbthreads/images/graemlins/wink.gif" alt="" />

Hallo Kay,

so ganz klar wird mir dieses Zeichen aber immer noch nicht, da die Elektrik DIN nicht mit dem ADR irgendwie gekoppelt ist, oder?

Es muss doch reichen die drei sich nach unten verkleinernden Querstrichen mit einem mittigen Längsstrich anzubringen, völlig gleich ob diese in einem runden Hintergrundsymbol sind oder nicht, oder sehe ich das immer noch falsch?

Gruß Vera

Hallo Vera,

ich denke, wir meinen das Gleiche, reden aber über etwas anderes, oder sooo <img src="/ubbthreads/images/graemlins/crazy.gif" alt="" />

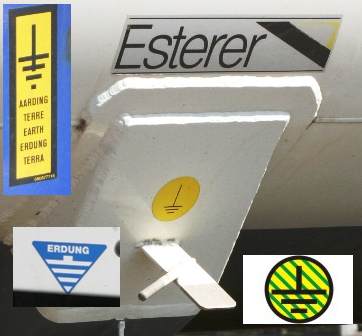

Das Symbol "Erde" wie im ADR gezeigt kann auf einen länglichen, pfeilförmigen oder auch runden Aufkleber angebracht sein (siehe Anhang). Ab und an sieht man aber auch das Zeichen für "Schutzerde", dies ist meistens noch gelb grün schraffiert. Dieses Symbol (ebenfalls auf dem Bild (rechts unten)).

Wenn man nun die einschlägigen Normen durchackert (VDE 0100 Gruppe 700) kommt man dann zu der Erkenntnis, dass das gelb grün schraffierte "Schutzerde"-symbol nicht wirklich richtig ist.

Da meine schulischen Kenntnisse zu diesem Thema aber etwas älter sind <img src="/ubbthreads/images/graemlins/grin.gif" alt="" /> lass ich mal die erklärung sein und den rest einfach mal so stehen. <img src="/ubbthreads/images/graemlins/smirk.gif" alt="" />

Hallo Kay,

vielen Dank für Deine Ausführungen, was ich aber nicht verstehe ist, dass die Gefahrgutüberwachung mitteilt, dass das Zeichen, "Erdung im Kreis" als Mangel, abzuzstellen ist.

Wir werden erst einmal nichts ändern und es auf eine weitere Diskussion ankommen lassen.

Ein schönes Wochenende

Vera.
